YWJ丝杆升降机|WJ丝杆升降机|WJ螺旋升降机-YWJ-WJ螺旋升降机丝杆头部形式-中大启力

YWJ与WJ螺旋升降机是通过蜗轮传动丝杠完成提升，下降，推进，翻转等功能，是一种基础起重机器。广泛应用于机械、冶金、建筑、水利、化工等行业，具有结构紧凑，安装方便，使用灵活，使用寿命长等优点，既可通电带动，又可手动，本系列螺旋升降机可这自锁，承载范围为1吨～16吨。



型号			WJ63	WJ80	WJ100	WJ125	WJ160	WJ200

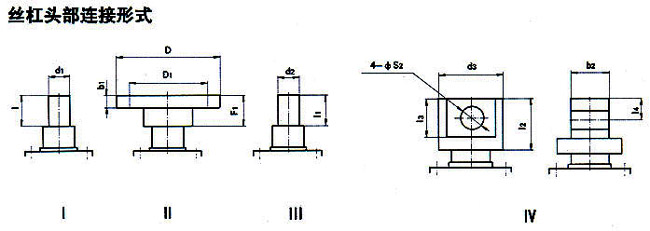

丝 杠 头 部 连 接 形 式	Ⅰ	d1	20	25	40	40	50	70
		l	30	40	50	50	60	63
	Ⅱ	b1	12	18	20	20	20	25
		D	98	112	150	150	185	205
		D1	75	85	105	105	140	155
		F1	30	40	50	50	60	63
	Ⅲ	d2	M22*1.5	M30*2	M42*2	M42*2	M48*2	M72*3
		l1	30	32	50	50	60	63
	Ⅳ	l2	70	105	130	130	150	175
		d3	50	65	90	90	110	130
		l3	50	75	100	100	120	140
		l4	25	37.5	50	50	60	70
		b2	30	42	60	60	75	90
		S2	25	35	50	50	60	70
