JWM蜗轮丝杆升降机-JWM蜗轮丝杆升降机装配形式-中大启力

JWM蜗轮丝杆升降机装配分为三种有基本形式，止旋构造，活动螺母构造，具体我们以图文的方式为您解答。

JWM蜗轮丝杆升降机装配

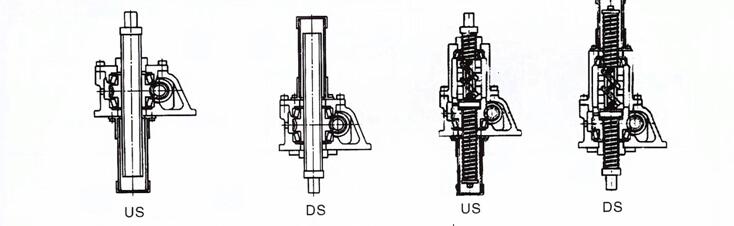

基本形式(US，DS )
螺母转动丝杆上下移动，此为普通型升降机装配
US:押上DS:吊下
*请根据载荷方向、安装方向来选择合适的升降机
(押上或吊下)
丝杆轴在升降时，会产生旋转力，所以做好防止旋转措施。

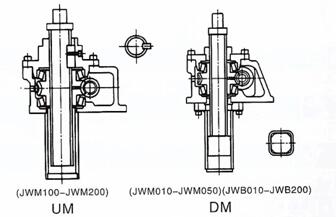

止旋构造( UM，DM)
UM:押上
DM:吊下
适用于顶  端无连接下运转或因滑轮而卷拉着绳索
等又不能实现防止旋转的情况
请根据载何方向、安装方向来选合适的升降机( UM或DM )

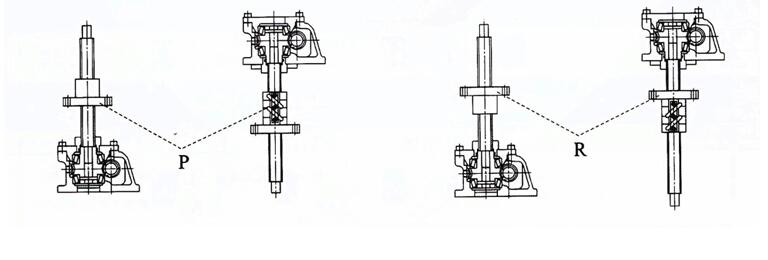

活动螺母构造(UR, DR)
一般情况下，升降机具有因丝杆轴的升降而产生的行程和丝杆罩所需的空间，若想在的限
的空间内增长行程时，使用此活动螺母构造非常适应( 丝杆轴旋转，活动螺母移动)。丝杆轴顶 端为
圆柱形，所以在长行程时，在轴端采用支撑方式，可以得到很好的传动效果。
UR:押上
DR:吊下
请根据载荷方向，安装方向来选择合适的升降机(押上或吊下)
注:选型和型号表示方法中，还需注明螺母的放置方向。



jwm蜗轮丝杆升降机现在有部分现货， 欢迎咨询下单。
