JWM蜗轮丝杆升降机简介及性能参数
来源：德州启力传动机械有限公司 发布时间：2020/4/16 15:55:08
JWM丝杆升降机装配形状、特点

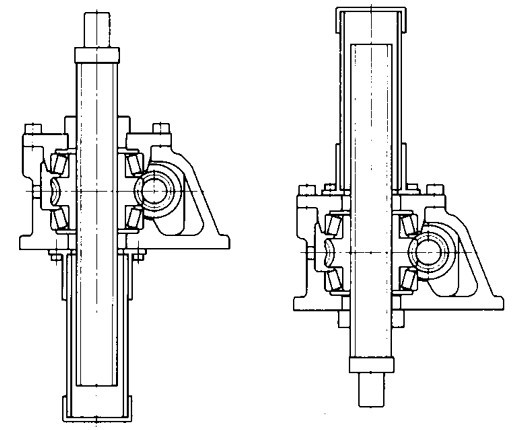

基本形式（US，DS）
螺母转动丝杆上下移动，此为普通型升降机装配
US：押上 DS：吊下
*请根据载荷方向、安装方向来选择合适的升降机（押上或吊下）
*丝杆轴在升降时，会产生旋转力，所以_做好防止旋转措施。
止旋构造（UM，DM）
UM：押上 DM：吊下
适用于_无连接下运转或因滑轮而卷拉着绳索等又不能实现防止旋转的情况
请根据载荷方向、安装方向来选合适的升降机（UM或DM）

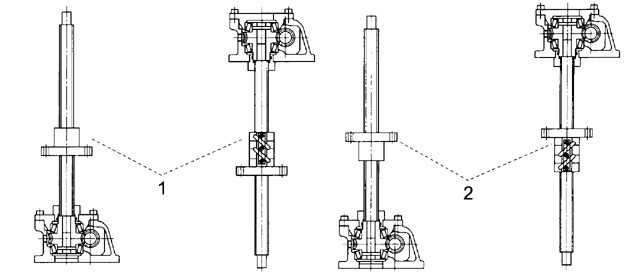

活动螺母构造（UR，DR）
一般情况下，升降机_具有因丝杆轴的升降而产生的行程和丝杆罩所需的空间，若想在有限的空 间内增长行程时，使用此活动螺母构造非常适应（丝杆轴旋转，活动螺母移动）。丝杆轴_为圆柱形，所以在长行程时，在轴端采用支撑方式，可以得到很好的效果。
UR：押上 DR：吊下
请根据载荷方向，安装方向来选择合适的升降机（押上或吊下）
注：选型和型号表示方法中，还需注明螺母的放置方向。
基本形式（US，DS）
螺母转动丝杆上下移动，此为普通型升降机装配
US：押上 DS：吊下
*请根据载荷方向、安装方向来选择合适的升降机（押上或吊下）
*丝杆轴在升降时，会产生旋转力，所以_做好防止旋转措施。
止旋构造（UM，DM）
UM：押上 DM：吊下
适用于_无连接下运转或因滑轮而卷拉着绳索等又不能实现防止旋转的情况
请根据载荷方向、安装方向来选合适的升降机（UM或DM）
活动螺母构造（UR，DR）
一般情况下，升降机_具有因丝杆轴的升降而产生的行程和丝杆罩所需的空间，若想在有限的空 间内增长行程时，使用此活动螺母构造非常适应（丝杆轴旋转，活动螺母移动）。丝杆轴_为圆柱形，所以在长行程时，在轴端采用支撑方式，可以得到很好的效果。
UR：押上 DR：吊下
请根据载荷方向，安装方向来选择合适的升降机（押上或吊下）
注：选型和型号表示方法中，还需注明螺母的放置方向。
JWM（梯形丝杆类型）基本参数一览表
|
型号
|
JWM002
|
JWM005
|
JWM010
|
JWM025
|
JWM050
|
JWM100
|
JWM150
|
JWM200
|
JWM300
|
JWM500
|
JWM750
|
JWM1000
|
|
|
_载荷kN
|
1.96
|
4.90
|
9.80
|
24.5
|
49.0
|
98.0
|
147
|
196
|
294
|
490
|
735
|
980
|
|
|
丝杆外径mm
|
12
|
16
|
20
|
26
|
40
|
50
|
55
|
65
|
85
|
120
|
130
|
150
|
|
|
丝杆底径mm
|
8.8
|
10.8
|
14.8
|
19.7
|
30.5
|
38.4
|
43.4
|
51.3
|
67
|
102
|
112
|
127
|
|
|
丝杆螺距mm
|
3
|
4
|
4
|
5
|
8
|
10
|
10
|
12
|
16
|
16
|
16
|
20
|
|
|
减速比
|
H速度
|
5
|
5
|
5
|
6
|
6
|
8
|
8
|
8
|
102/3
|
102/3
|
102/3
|
12
|
|
L速度
|
20
|
20
|
20
|
24
|
24
|
24
|
24
|
24
|
32
|
32
|
32
|
36
|
|
|
综合效率%
|
H速度
|
26
|
26
|
21
|
21
|
22
|
22
|
20
|
20
|
19
|
15
|
13
|
13
|
|
L速度
|
15
|
15
|
12
|
12
|
14
|
15
|
14
|
13
|
11
|
10
|
8
|
8
|
|
|
容许输入_
大功率（kW）
|
H速度
|
0.16
|
0.39
|
0.49
|
1.0
|
2.0
|
2.8
|
3.1
|
5.0
|
8.4
|
13.4
|
14.4
|
21.4
|
|
L速度
|
0.08
|
0.18
|
0.36
|
0.46
|
0.63
|
1.4
|
2.2
|
3.2
|
4.6
|
5.7
|
7.2
|
9.4
|
|
|
空载扭矩（N·m）
|
0.11
|
0.11
|
0.29
|
0.62
|
1.4
|
2.0
|
2.6
|
3.9
|
9.8
|
19.6
|
29.4
|
39.2
|
|
|
容许输入轴扭矩（N·m）*
|
9.8
|
9.8
|
19.6
|
49.0
|
153.9
|
292.0
|
292.0
|
292.0
|
735.0
|
1372.0
|
1764.0
|
2450.0
|
|
|
_载荷时所需输
轴扭矩（N·m）**
|
H速度
|
0.83
|
2.5
|
6.2
|
16.1
|
48.7
|
90.7
|
149.0
|
238.1
|
400.1
|
856.0
|
1380.5
|
2040.9
|
|
L速度
|
0.42
|
1.1
|
2.9
|
7.4
|
20.0
|
45.3
|
72.3
|
124.0
|
244.0
|
453.3
|
761.3
|
1278.3
|
|
|
输入轴每回转一圈丝杆（活动螺母）轴向位移量
|
H速度
|
0.60
|
0.80
|
0.80
|
0.83
|
1.33
|
1.25
|
1.25
|
1.50
|
1.50
|
1.50
|
1.50
|
1.67
|
|
L速度
|
0.15
|
0.20
|
0.20
|
0.21
|
0.33
|
0.42
|
0.42
|
0.50
|
0.50
|
0.50
|
0.50
|
0.56
|
|
|
_载荷时容许输入轴回转速度
|
H速度
|
1800
|
1500
|
750
|
600
|
400
|
300
|
200
|
200
|
200
|
150
|
100
|
100
|
|
L速度
|
1800
|
1500
|
1200
|
600
|
300
|
300
|
290
|
250
|
180
|
120
|
90
|
70
|
|
|
_载荷时丝杆
回转扭矩（N·m）
|
2.6
|
8.6
|
20.1
|
65.1
|
201.5
|
503.6
|
813.2
|
1287.7
|
2531.9
|
5551.3
|
8921.8
|
13878.3
|
|
*减速机输入轴的容许扭矩。（连动运转时请确认）
**包括无负荷空转扭矩的数值。
