螺旋升降机非标蜗轮蜗杆零部件

        启力螺旋升降机在标准化产品外形尺寸一致的基础上,对蜗轮蜗杆进行非标设计(蜗轮蜗杆的各种参数的修改及其尺寸的修改)在一定程度上更大的满足客户对输入轴安装尺寸及传动速比。下面来介绍一下这款非标A56蜗杆和非标A56蜗轮的参数及其CAD参数外形图。

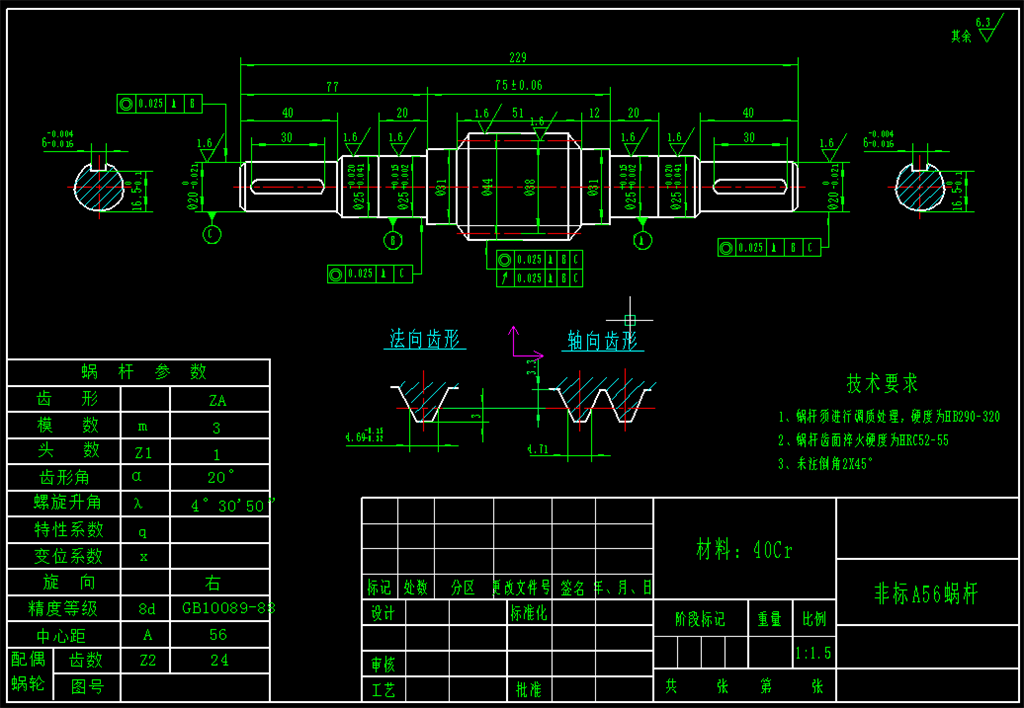

        非标A56蜗杆参数表:
         齿形:              ZA
         模数:       m      3
         头数:      Z1     1
         齿形角:  a       20°
         螺旋升角:4°30’50”
         旋向:        右
         中心距:    A     56
         齿数:       Z2      24
此蜗杆材质为40Cr ,通过调质处理HB290-320,蜗杆齿面淬火硬度为HRC52-55。

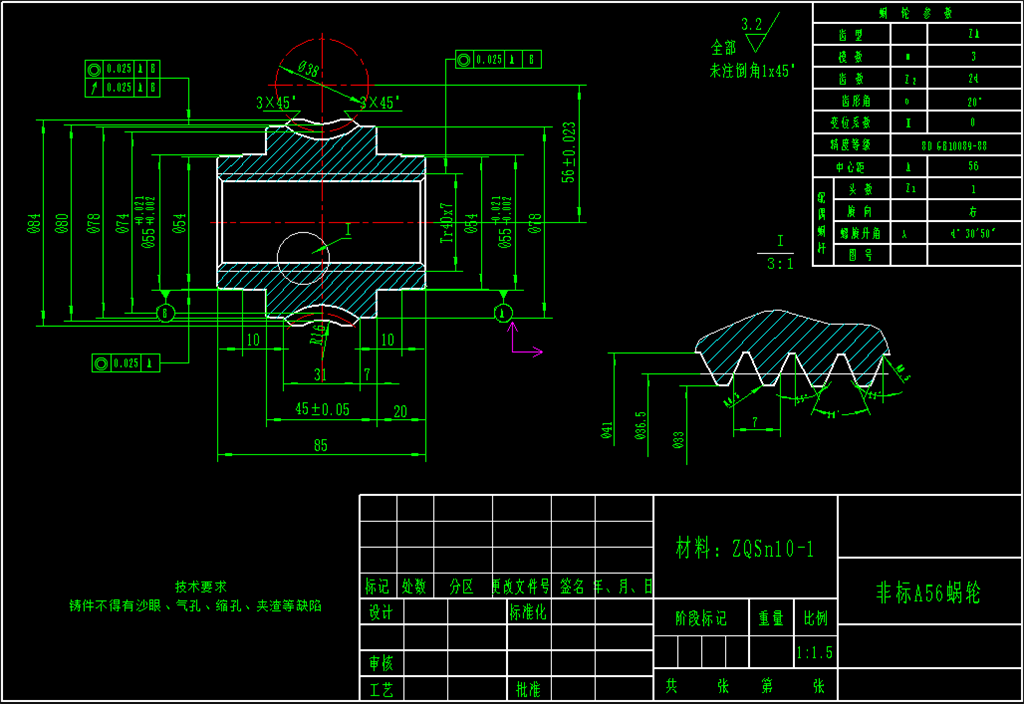

      非标A56蜗轮参数表:
       蜗轮材质:    ZQSn10-1 锡青铜
       齿形:            ZA
       模数:            m       3
       齿数:            Z2     24
       齿形角:       a       20°
       螺旋升角:   4°30’50”
       旋向:           右
       中心距:       A      56
       头数:          Z1      1
       变位系数:    0

这种设计结构的A56蜗轮蜗杆副不仅用于螺旋升降机,同时还适用于丝杆升降机蜗轮丝杆升降机这两种产品。
