螺杆长度与极限负荷的关系

很多客户在丝杆升降机行程长度和丝杆升降机选型方面有很多的疑问,部分客户在丝杆升降机选型过程中要求丝杆行程过长,启力传动公司在帮客户选型过程中,考虑客户的应用安全以及丝杆升降机的正常运行和使用多方面因素会给客户以合适的大小。部分客户因为实际载重不是很大,但是行程过长,我们会给客户选在大规格的丝杆升降机,客户因为造成疑,“为什么我们载重不大,需要选这么大的丝杆升降机呢?”下面我公司为大家详细的解答以上的疑问。
丝杆升降机的主要选择参数为:起升负荷(KN)、丝杆行程(MM)、起升速度(M/min)
选择方法一(仅作选型参考)
图下给出了允许弯曲力矩下,丝杆长度与极限负荷的关系,根据丝杆行程和起升负荷,查出所需升降机的型号。
再根据查出的升降机型号和起升负荷(各种型号在不同的起升负荷下锁允许的起升速度),若查出起升速度满足不了要求,则需选用型号大一规格的丝杆升降机,直至满足需求。

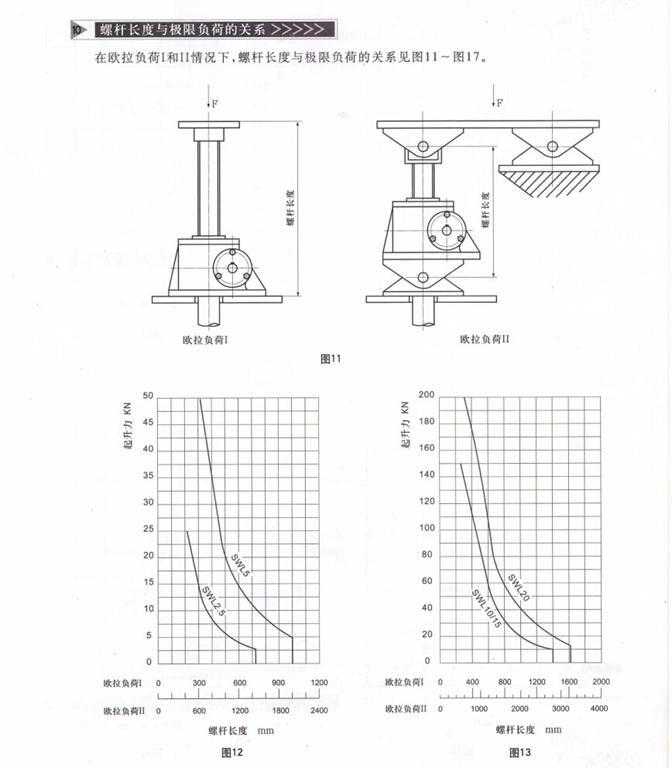

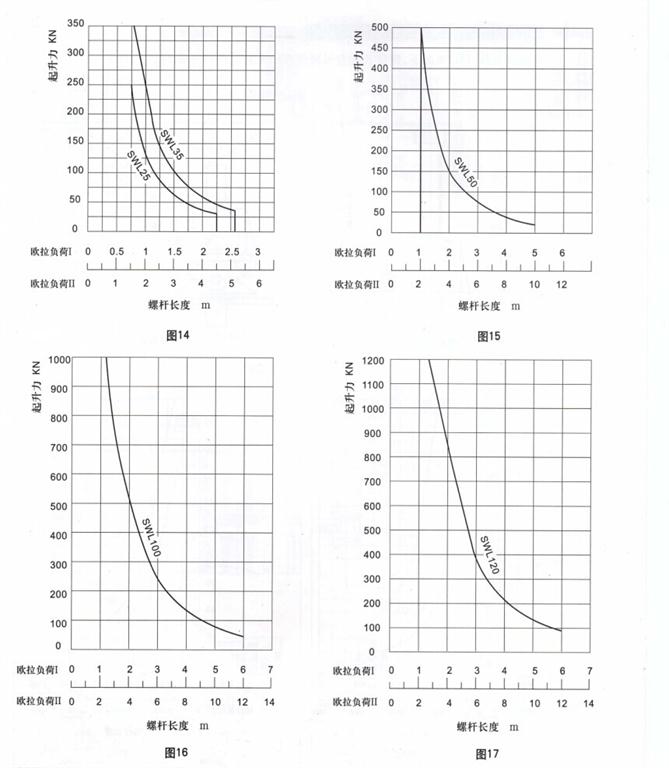

在欧拉负荷I和II的情况下与极限负荷的关系见图


 如图举例,假如客户需要自重为2T,丝杆行程500MM的时候,建议客户选型为SWL5.
 SWL2.5T丝杆升降机,在行程500MM的时候实际可承载载重为0.5T。
 此选型方式仅适用于SWL系列1型丝杆运动A型的装配形式选型。
 如果疑问或者特殊选型请联系我们客户,我们会给您最满意的解决方案。
