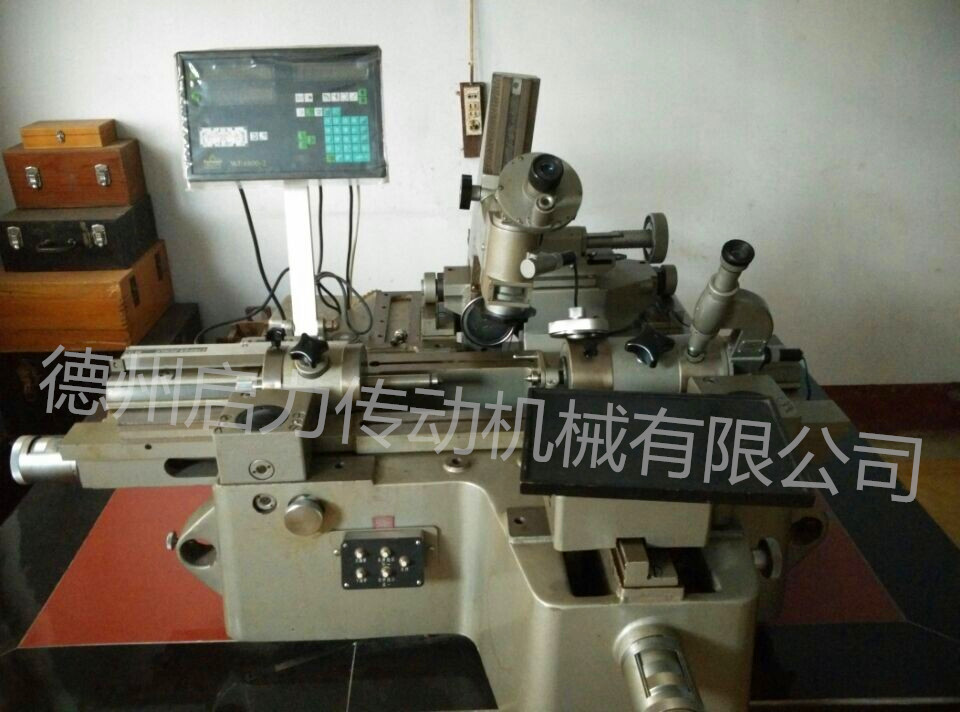

公司新进工具显微镜检测仪器

用途:
微机型万能工具显微镜JX13B是在数字式万能工具显微镜JX11B的基础上采用计算机技术对测量数据进行数据处理。配置了优于影象法和轴切法的双光束干涉条纹测量法使微机型万工显系统性能得到了大大提高,
软件的可组合性和可开发性增强了系统的功能,在更大范围内满足广大用户的需要。 微机型万能工具显微镜是机械、电子制造业、计量测试所广泛使用的一种多用途计量仪器。
可以用来测量量程内的任何零件的尺寸、形状、角度和位置。
特点:

主显微镜配有多种目镜和物镜,视场大,成像清晰。 采用光电数显技术,以精密光栅尺作为测量元件。 采用先进计算机技术,将光栅数显系统采集的长度信号实时输入计算机,
由专用软件(CD202)进行数据处理,并打印出结果或图形,准确,高效。 主显微镜可左右偏摆,用于对螺旋零件进行测量。 以非接触测量为基本方法,透、反射照明,可检验几何形状复杂的另件。 附件齐全,使用面广。

典型测量对象有:
测量各种成型零件如样板、样板车刀、样板铣刀、冲模和凸轮的形状。 测量外螺纹(螺纹塞规、丝杆和蜗杆等)的中径、小径、螺距、牙型半角。 测量齿轮滚刀的导程、齿形和牙型角。
 测量电路板、钻模或孔板上的孔的位置度,键槽的对称度等形位误差。

光学定位器的主要技术参数:

测杆垂直方向摆动范围:±3°
定位变动性:<1μm 孔径大于5㎜时,可测孔的最大深度:≈15㎜
测力(N):0.1±0.03 测量范围(㎜):5-200
仪器主机外形尺寸(㎜)长×宽×高=1300×1250×80
仪器主机重量:450㎏

仪器参数:

测量范围: X向行程:200㎜
圆工作台直径:φ213㎜ Y向行程:100㎜
平工作台尺寸(㎜):260×270
测角目镜角度分划范围:360°
顶针间的最大夹紧长度:700㎜
螺纹轮廓目镜角度分划范围:±7°
顶针间能容纳的最大直径:φ100㎜
圆工作台角度分划范围:0°~360°
高顶针架最大夹紧长度:200㎜
圆分度头角度分划范围:0°~360°
高顶针架能容纳的最大直径:φ250㎜
主显微镜立柱的倾斜范围:±12°
干涉狭缝旋转范围:±90°
分度值: X、Y向分度值:0.0002㎜
圆工作台角度分度值:30″ 测角目镜角度分度值:1′
圆分度头角度分度值:1′
轮廓目镜角度分度值:±12
主显微镜立柱倾斜角度分度值:30′
测量准确度(被测件与仪器温度差别不大于0.5℃,仪器室内温度20℃±1℃): (1+L/100)μm,其中L为测量长度,单位:㎜ 物镜放大率,工作距离及视场直径:
