蜗轮蜗杆减速机WHX/WHC/WHS/WHT

来源：德州启力传动机械有限公司发布时间：2020/4/16 15:53:17

WHT/WHC/WHX/WHS圆弧齿圆柱蜗杆减速机，符合部颁标准JB2318-79，达到标准化、系列化的要求。适用于冶金、矿山、起重、运输、化工、建筑等各种机械设备的减速传动。本系列减速器输入功率范围在0.4-163KW之间；输入扭矩在11-2600kgf·m之间，输入轴转数一般不大于1500转/分；高速轴可正反两向运转；工作环境温度低于0℃时，起动前润滑油_加温到0℃以上。

WHT蜗轮蜗杆减速机通用型

WHC蜗轮蜗杆减速机蜗杆在侧型

WHX蜗轮蜗杆减速机蜗杆在下型

WHS蜗轮蜗杆减速机蜗杆在上型

WH系列蜗轮蜗杆减速机中心距有：120，125，150，160，180，200，250，280，300，320，360，400，450，500，属于圆弧齿圆柱蜗轮减速器，符合部颁标准JB2318-79，达到标准化、系列化的要求。

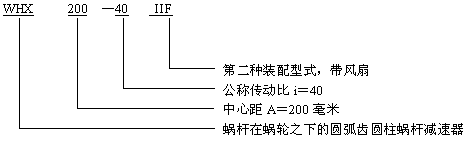

WHT系列圆弧圆柱蜗轮减速机型号说明及标记示例（JB2318—79）

WHT蜗轮蜗杆减速机外形尺寸：

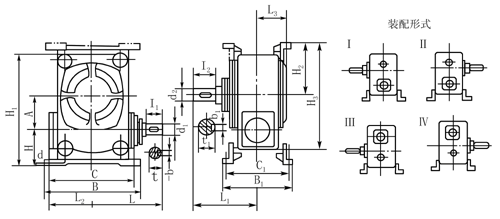

HT42、WHT65、WHT80、WHT100型圆弧圆柱蜗杆减速机I—IV式安装型式及尺寸（JB2318—79）

型号尺寸	A	B	B₁	C	C₁	H	H₁	H₂	H₃	L	L₁	L₂	L₃	d	d₁(gc₁)	d₂(gc₂)	b	b₁	t	t₁	l₁	l₂	重量/kg
WHT42	42	145	125	120	105	71	190	77	173	118.5	123	73.5	52.5	M9	16	20	6	6	18.8	22.8	35	38	8
WHT65	65	180	156	155	126	63	215	105	215	144	124	96	64	M9	20	25	6	8	22.8	28.3	40	45	16
WHT80	80	240	182	210	148	88	278	122	279	180	166	111	71	M12	25	35	8	10	28.3	38.3	42	58	27～28
WHT100	100	290	216	256	176	100	331	142	331	215	192	132	86	M15	30	45	8	14	33.5	48.8	58	82	42～44

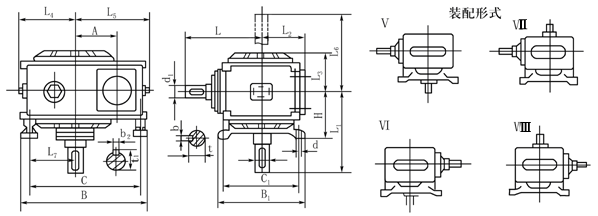

圆弧圆柱蜗杆减速机Ⅴ—Ⅷ式安装型式及尺寸（JB2318—79）

型号尺寸	A	B	B₁	C	C₁	H	L	L₁	L₂	L₃	L₄	L₅	d	d₁(gc₁)	b₂(gc₁)	b	b₁	t	t₁	重量/kg
WHT42	42	146	135	140	115	66.5	118.5	123	73.5	52.5	66	73	M9	16	20	6	6	18.8	22.8	8
WHT65	65	204	180	177	160	78	144	134	96	63	90	110	M9	20	25	6	8	22.8	28.3	16
WHT80	80	244	240	210	210	105	180	168	111	71	110	152	M12	25	35	8	10	28.3	38.3	27～28
WHT100	100	206	290	256	256	116	215	194	132	86	131	184	M15	30	45	8	14	33.3	48.8	42～44

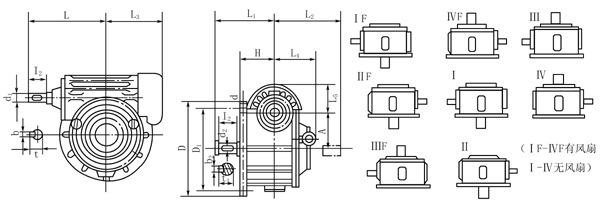

WHC蜗轮蜗杆减速机外形尺寸：

型号	a	L	L₁	L₂	L₃	L₄	L₅	H	D	D₁	d	d₁	d₂	b	b₁	t	t₁	I₁	I₂	重量 kg
WHC120	120	245	257	257	218	140.5	117.5	140	330	290	M12	35	55	10	16	37.8	58.5	70	110	95
WHC125	125	235	237	237	225	140	125.5	140	330	290	M12	35	55	10	16	37.8	58.5	58	84	100
WHC150	150	294	274	274	255	161	136.5	160	400	360	M16	40	65	12	18	42.8	68.9	90	110	155
WHC160	160	290	292	292	265	161	140.5	165	410	370	M16	40	65	12	18	42.8	68.9	82	107	163
WHC180	180	375	298	298	309	181.5	148	185	465	425	M16	45	70	14	20	49	74.2	70	105	190
WHC200	200	360	347	347	365	207	168	200	490	450	M16	50	80	16	24	53.5	85	82	132	308
WHC210	210	390	377	377	370	212.5	174	210	540	490	M20	50	80	16	24	53.5	85	110	170	328
WHC250	250	430	372	372	430	211	193	220	610	560	M20	60	90	18	24	63.9	95	105	132	460
WHC280	280	485	432	432	485	235	213	240	690	630	M24	60	100	18	28	63.9	105.7	105	167	630
WHC300	300	540	467	467	520	238	215	270	750	690	M24	70	100	20	28	74.2	105.7	140	210	787
WHC320	320	525	457	457	525	258	235	260	770	710	M24	70	110	20	32	74.2	116.5	105	167	835
WHC360	360	565	472	472	565	273	250	280	890	810	M30	70	120	20	32	74.2	126.5	105	167	1045
WHC400	400	630	527	527	605	293	270	300	970	890	M30	80	130	24	36	85	137.2	130	202	1450
WHC420	420	680	552	552	665	301	267.5	325	1000	930	M30	90	140	24	36	97	147.2	170	240	1500
WHC450	450	680	562	562	670	321	298	340	1090	1000	M36	80	150	24	40	85	158.5	130	202	1855
WHC500	500	730	627	627	725	350	323	370	1190	1100	M36	90	170	24	40	95	178.5	130	242	2420

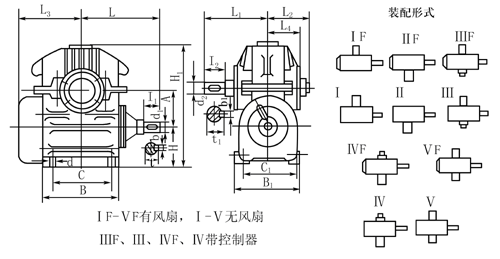

WHX型圆弧圆柱蜗杆减速机安装尺寸：

型号	a	L	L₁	L₂	L₃	L₄	H	H₁	B	B₁	C	C₁	d	d₁	d₂	b	b₁	t	t₁	I₁	I₂	重量 kg
WHX120	120	245	255	145	218	134	120	390	275	260	215	220	M16	35	55	10	16	37.8	58.5	70	108	100
WHX125	125	235	235	145	225	134	125	400	270	270	210	230	M16	35	55	10	16	37.8	58.5	58	82	103
WHX150	150	294	272	165	260	151.5	150	480	320	300	250	250	M20	40	65	12	18	42.8	68.9	90	108	143
WHX160	160	290	290	165	265	154	160	505	330	310	250	260	M20	40	65	12	18	42.8	68.9	82	105	157
WHX180	180	375	295	180	314	169	180	574	385	335	305	285	M20	45	70	14	20	49	77.4	70	102	230
WHX200	200	360	345	195	365	184	200	628	430	360	330	310	M20	50	80	16	24	53.5	85	82	130	316
WHX210	210	390	375	200	370	191	200	651.5	440	385	350	325	M24	50	80	16	24	53.5	85	110	168	326
WHX250	250	430	370	220	430	209	220	748	520	420	410	360	M24	60	90	18	24	63.9	95	105	130	445
WHX280	280	485	430	245	485	233	250	838	610	470	480	400	M24	60	100	18	28	63.9	105.7	105	165	600
WHX300	300	540	465	250	520	236	260	900.5	630	480	510	410	M30	70	100	20	28	74.2	105.7	140	208	693
WHX320	320	525	455	265	525	256	280	953	680	520	550	440	M30	70	110	20	32	74.2	116.5	105	165	810
WHX360	360	565	470	280	565	271	300	1055	750	570	600	480	M30	70	120	20	32	74.2	126.5	105	165	1035
WHX400	400	630	525	300	605	291	320	1155	820	610	660	520	M30	80	130	24	36	85	137.2	130	200	1470
WHX420	420	685	550	300	665	295	340	1215	850	585	720	515	M30	80	120	24	36	95	147.2	170	238	1500
WHX450	450	680	560	325	670	319	355	1295	910	670	730	570	M36	80	150	24	40	85	158.5	130	200	1860
WHX500	500	730	625	355	725	348	400	1435	1000	730	810	620	M36	90	170	24	40	95	178.5	130	240	2410

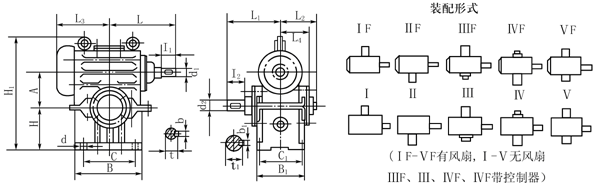

WHS蜗轮蜗杆减速机尺寸:

型号	a	L	L₁	L₂	L₃	L₄	H	H₁	B	B₁	C	C₁	d	d₁	d₂	b	b₁	t	t₁	I₁	I₂	重量kg
WHS120	120	245	255	145	218	134	160	460	275	230	215	190	M16	35	55	10	16	37.8	58.5	70	108	100
WHS125	125	235	235	145	225	134	160	416	270	230	210	190	M16	35	55	10	16	37.8	58.5	58	82	104
WHS150	150	294	272	165	260	151.6	200	495.5	320	260	250	210	M20	40	65	12	18	42.8	68.9	90	108	155
WHS160	160	290	290	165	265	154	200	510	330	270	250	220	M20	40	65	12	18	42.8	68.9	82	105	164
WHS180	180	375	295	180	309	169	230	575	385	290	305	240	M20	45	70	14	20	49	77.4	70	102	230
WHS200	200	360	345	195	365	184	250	643	430	320	330	270	M20	50	80	16	24	53.5	85	82	130	322
WHS210	210	390	375	200	370	191	270	673.5	440	330	350	270	M24	50	80	16	24	53.5	85	110	168	340
WHS250	250	430	370	220	430	209	310	773	520	370	410	310	M24	60	90	18	24	63.9	95	105	130	465
WHS280	280	485	430	245	485	233	320	839	610	410	480	340	M24	60	100	18	28	63.9	105.7	105	165	725
WHS300	300	540	465	250	520	236	350	906	630	410	510	340	M24	70	100	20	28	74.2	105.7	140	208	742
WHS320	320	525	455	265	525	256	355	951	680	460	550	380	M30	70	110	20	32	74.2	116.5	105	165	825
WHS360	360	565	470	280	565	271	400	1046	750	500	600	410	M30	70	120	20	32	74.2	126.5	105	165	1035
WHS400	400	630	525	300	605	291	450	1173	820	540	650	450	M30	80	130	24	36	85	137.2	130	200	1425
WHS420	420	685	550	300	665	295	460	1208	850	520	720	440	M30	90	140	24	36	95	147.2	170	238	1500
WHS450	450	680	560	325	670	319	500	1312	910	590	730	490	M36	80	150	24	40	85	158.5	130	200	1830
WH500	500	730	625	355	725	348	560	1460	1000	640	810	530	M36	90	170	24	40	95	178.5	130	240	2300
