蜗轮丝杆升降机输入轴径向力


蜗轮蜗杆升降机蜗杆轴伸的许用径向力
B1蜗杆轴伸上,由于安装齿轮、链轮或带轮所产生的径向力Fr,其最大许用力与起升力和型号有差在1/2处所许用的最大径向力和扭矩见图B1和表B1。

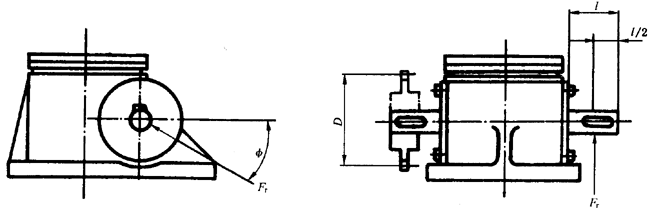

图B1
表B1
型号
Frmax­
N
Mtmax
N·m
SWL2.5/2.5M
350
18
SWL5/5M
750
44.2
SWL10/10M/15.15M
1000
108
SWL20/20M
1300
182
SWL25/25M
2000
314
SWL35/35M
2300
398
注:表中参炸毁是按φ≈30°或330°的计算的。
