SWL蜗轮丝杆升降机选型方法

来源:德州启力传动机械有限公司 发布时间:2020/4/16 15:55:00
SWL丝杆头部形式分四种:I型表示光柱型、II型表示法兰盘型、III表示螺纹形、IV表示扁头带孔行,每种头部对应不同的使用方式,选择是尽量根据自己的使用方式选择。

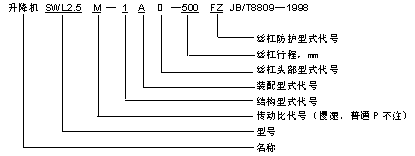

型号表示的方法里SWL后面紧跟的数字表示_起重吨位(例如2.5 ,该标准丝杆升降机_其中能力为120吨)。
数字后面紧跟升降速度,用字母M或者P表示 ,P表示普通速度M表示慢速,(普通速度P可以省略)
速度表示后面是结构形式,分I型和II型,I型结构表示丝杆做轴向运动,不做自转。II型结构表示丝杆做自转运动,不做轴向运动,而丝杆上面的铜螺母做轴向运动。
有时候,1型结构的升降机起重的物体不能固定(起重物体可以转动),这样情况下,丝杆会因为升降机内部摩擦产生自转现象,从而升降机失去了升降功能自作自转,所以在这种特殊情况下_选择防旋转型的
也_是行程后面要带字母FZ表示。
1、结构型式
升降机按结构型式分为:
    1型-丝杠同时作旋转运动和轴向移动;
    2型-丝杠作旋转运动。丝杠上的螺母作轴向移动。
    2、装配型式
升降机每种结构型式又分为两种装配型式:
    A型-丝杠(或螺母)向上移动;
    B型-丝杠(或螺母)向下移动。
    3、丝杠头部型式
  1型结构型式的丝杠头部分为:
    I(圆柱型)、II(法兰型)、III(螺纹型)、IV(扁头型)四种型式。
    2型结构型式的丝杠头部分为:I(圆柱型)和III(螺纹型)两种形式。
    4、传动比
升降机分为两种传动比,即普通(P)和慢速(M)。
    5、丝杠的防护
  1型升降机丝杠的防护分为:基本型、防旋转型(F)和带防护罩型(Z);
  2型升降机丝杠的防护分为:基本型和带防护罩型(Z)。
