平面二次包络环面蜗杆接触面要求

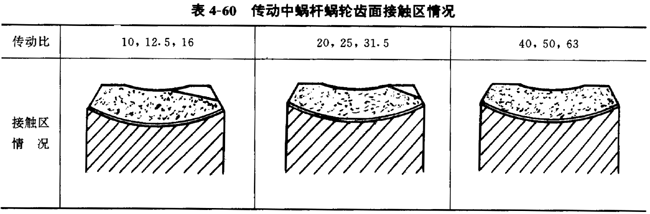

平面二次包络环面蜗杆传动中蜗杆蜗轮齿面接触区情况按表4-60和接触斑点按表4-61的规定。
表4-61平面二次包络环面蜗杆传动中蜗杆蜗轮齿面接触斑点
精度等级
项目
中心距a(mm)
80~160
>160~315
>315~500
7
蜗轮齿面接触斑点
按高度不小于70%按宽度不小于70%
蜗杆齿面接触斑点
按长度不小于70%按触部位偏向入口
8
蜗轮齿面接触斑点
按高度不小于60%按宽度不小于60%
蜗杆他面接触斑点
按长度不小于60%按触部位偏向入口
